一、研發背景
在我國“富煤、缺油、少氣”的化石資源稟賦特點及下游石化產品消費持續旺盛的雙重推動下,我國現代煤化工產業快速發展,已成為石油化工的重要補充。煤制烯烴作為現代煤化工重要組成部分之一,近年來技術推廣及產業發展迅速,產品市場份額不斷擴大,成為現代煤化工中經濟效益最好、產能增長最快的分支領域。持續推進煤制烯烴技術進步和產業高質量發展,對于節約寶貴的石油資源、滿足石化產品消費增長需求、保障國家能源安全具有重要意義。
煤制烯烴工藝流程較長,首先以煤為原料通過氣化、變換、凈化、合成等過程首先生產甲醇,再用甲醇生產烯烴(乙烯+丙烯),進而生產聚烯烴(聚乙烯、聚丙烯)等下游產品,其中煤制甲醇、烯烴聚合制聚烯烴均為傳統的成熟技術,而甲醇制烯烴(MTO)則是近十多年來開發成功的新技術,也是煤制烯烴的核心技術環節。
MTO工藝是甲醇在催化劑的作用下反應生成低碳烯烴的工藝過程,該反應過程中生成以乙烯、丙烯為主的低碳烯烴產物和水副產物,同時還會由于副反應或微量甲醇未反應,產物中會含有少量的甲醇、乙醇、丁醛、丙酮、丁酮和異丙醇等含氧化合物。上述含氧化合物中的少部分隨著產品氣進入到后分離系統,在后系統通過水洗除去,這些水隨反應氣通過冷凝和洗滌后進入污水汽提塔,經污水汽提塔對有機物進行濃縮得到的工藝廢水稱為濃縮水。該濃縮水以有機物為主,成分非常復雜,COD的質量濃度可達350000mg/L以上,含部分難生物降解和有毒有害物質,成為MTO裝置在“綠色發展”和“節能降耗”發展上的瓶頸問題,給企業在環保和水耗上帶來了巨大的壓力。
部分MTO工廠將這種含有高濃度有機物的濃縮水采用回?zé)挼姆绞椒祷?/span>MTO反應器進行反應來處理,但是這些含有不飽和鍵的有機物在回?zé)掃^(guò)程中容易結焦導致MTO催化劑活性降低,轉化率下降。因此,尋求一種高效的方法對濃縮水進行處理具有重大的現實意義。
二、MTO濃縮水處理技術
為了解決MTO濃縮水的處理問題,本發明提供了一種MTO濃縮水的處理方法,將濃縮水通過液相加氫、精餾和沸石膜脫水制備混合醇產品,制備得到的混合醇產品技術指標高于國家標準《醇基液體燃料GB16663-1996》,還可以進一步分離得到乙醇、異丙醇和2-丁醇產品,不僅解決了MTO濃縮水處理的難題,還提高了其附加值,起到提質增效的目的。具體包括如下步驟:
(1)將MTO濃縮水101原料經原料泵2加壓后與經循環泵6加壓的加氫循環液混合形成反應器進料103,再與氫氣102一起通入混合器4中,制得溶氫反應料流后通入加氫反應器5中;
(2)所述溶氫反應料流在液相分布器的作用下均勻分布于加氫反應器5內的催化劑填料上,并在向下穿過填料層的過程中與催化劑接觸并反應,料流中的醛、酮等物質在催化加氫作用下轉變?yōu)榇迹玫交旌洗?、水、多余氫氣的混合物;該混合物在運行至催化劑層下方的緩沖腔后進行初步的汽液分離,其中氣相作為加氫馳放氣107從緩沖腔上側壁排出并被送入閃蒸罐8,液相從緩沖腔底部排出;
(3)從緩沖腔底部排出的液相被分為兩股:一部分作為反應器出料104送至閃蒸罐8,另外一部分作為加氫循環液進行循環,并與MTO濃縮水101混合以稀釋原料濃度,以降低加氫反應器5的絕熱溫升;
(4)在閃蒸罐8中采用低壓閃蒸處理前述加氫馳放氣107和反應器出料104,并于所述閃蒸罐8的頂部排出閃蒸馳放氣108,底部排出加氫產品109;其中,所述閃蒸馳放氣108經馳放氣冷凝器10和/或吸附裝置處理以去除并收集夾帶的有機物;所述加氫產品109經產品泵9加壓后送脫水塔11;
(5)在脫水塔11中,混合醇與水共沸精餾,于塔底排出低醇含量的廢水113,于塔頂?shù)玫胶旌洗迹ê?/span>10~20wt%),所述含水混合醇的一部分回流至脫水塔11的頂部,另一部分送沸石膜脫水系統18進一步濃縮脫水;
(6)在沸石膜脫水系統18中,將含水混合醇與沸石膜組件接觸,大部分的水和微量的混合醇透過沸石膜組件形成滲透水112,從而使被截流的混合醇中水的含量從10~20wt%左右降至2wt%左右,進而得到混合醇產品111,即滲余液;將含微量混合醇的滲透水返回脫水塔11進行循環處理,以降低廢水排放,并提高混合醇收率。

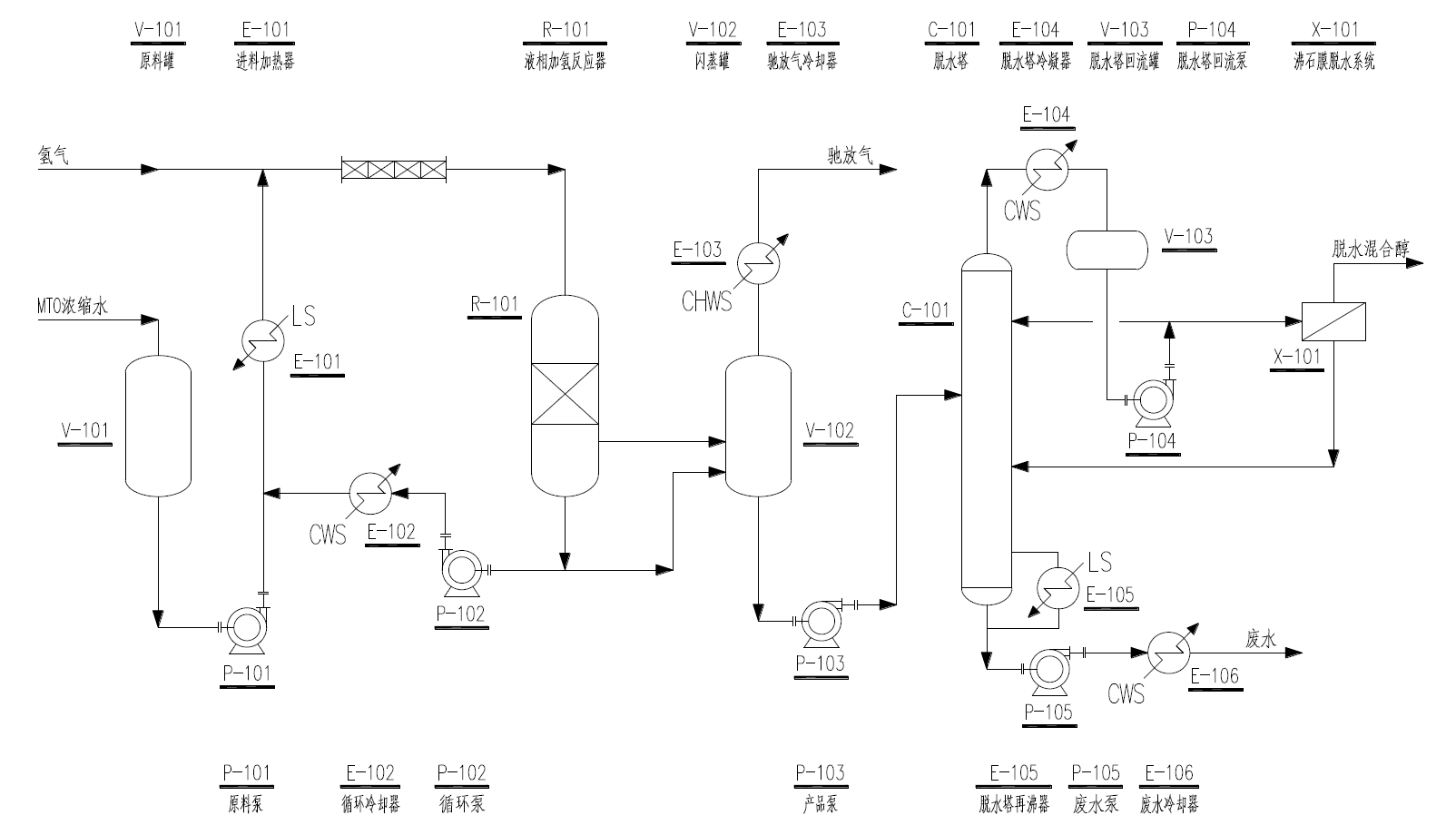

圖2-1 MTO濃縮水處理工藝流程簡圖
專利申請?zhí)枺?/span>CN2024114442862 專利名稱:一種MTO 濃縮水處理裝置及方法(發明專利)
專利申請?zhí)枺?/span>CN2024225079435 專利名稱:一種MTO 濃縮水處理裝置(實用新型)
