1、技術發展歷程
1997年:三井造船株式會社(現三井造船控股株式會社)開發出沸石膜脫水系統;
2015年:三菱化學株式會社實現CHA沸石膜商業化(ZEBREX?ZX1);
2016年:三井造船&機械服務株式會社(現三井E&S能源系統株式會社)與三菱化學株式會社達成商業聯盟,共同推進沸石膜,統一品牌名稱為ZEBREX?(工業用)和KonKer?(食品用);
2017年:三菱化學株式會社開發出用于生物乙醇的耐酸性沸石膜(ZEBREX?ZX2);
2021年:合肥江新化工科技有限公司和三菱化學株式會社達成全面合作,在中國推廣沸石膜溶劑脫水技術。
2、技術概要
ZEBREX?是一種先進的沸石膜脫水工藝技術,可應用于各種溶劑,如異丙醇、乙醇(包括生物乙醇)、丙酮、正丙醇、丁酮(甲乙酮)、N-甲基吡咯烷酮、氟系列專用溶劑等多種燃料或有機溶劑的脫水,以用于提高產品品質或溶劑回收。沸石膜脫水技術也可用于酯化反應,以加快酯化反應速率和轉化率。

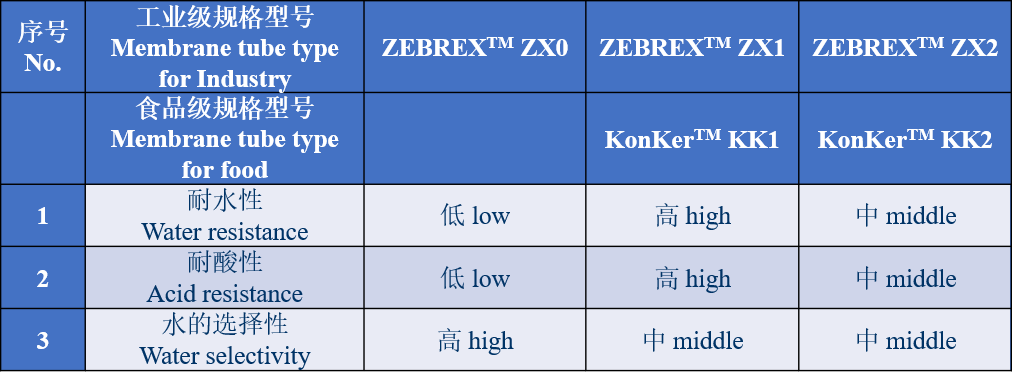

表2-1膜管型號選擇
具體應用領域說明如下:
(1)酯化反應:將反應水從反應體系中脫除,加快反應速率,提高轉化率;
(2)乙醇/水分離:如生物乙醇、煤制乙醇、煤制乙二醇副產乙醇、精細化工和醫藥化工用乙醇/水分離等;
(3)可降解塑料行業:PBAT副產四氫呋喃分離;
(4)BDO行業:醛炔法副產丁醇水溶液的脫水,順酐法甲醇塔外采丁醇有機廢液的回收;
(5)異丙醇/水分離:丙酮加氫制異丙醇、精細化工和醫藥化工用異丙醇/水分離;
(6)食用酒行業:低溫分離,以保持酒中氨基酸成分;
(7)廢溶劑處理:以回收溶劑并減少排放。
3、項目業績
截止到2020年,ZEBREX?膜脫水工藝技術在全球擁有100件以上良好的業績記錄,遍及美國、日本、東南亞和歐洲,主要業績見表3-1。
表3-1 ZEBREX?溶劑脫水項目主要業績表
項目時間 | 國家/地區 | 規模t/h | 規模 萬噸/年 |
2005 | 日本 Japan | 0.5 | 0.4 |
2007 | 芬蘭 Finland | 5.0 | 4.0 |
2008 | 烏克蘭 Ukraine | 6.0 | 4.8 |
2008 | 芬蘭 Finland | 5.0 | 4.0 |
2015 | 瑞典 Sweden | 1.0 | 0.8 |
2016 | 日本 Japan | 0.5 | 0.4 |
2020 | 美國 USA | 21.0 | 16.8 |
2021 | 中國 China | 1.0 | 0.8 |
4、脫水機理
沸石是一種具有均勻微孔結構的鋁硅酸鹽材料,沸石膜本身類似于在其表面有一層涂層,形成于圓柱形陶瓷支撐管的外表面。這種沸石膜和陶瓷載體的復合物被稱為ZEBREX?膜管,ZEBREX?膜管直徑為12mm,長度約為1200mm。
圖4-1 沸石膜微觀結構圖
沸石膜通過其“分子篩”功能選擇性地讓水分子通過(滲透),為了使含水有機化合物脫水,在膜管外部(殼程)進料,水分子從分子篩膜層外部向內部滲透(管程),由兩側的壓力差驅動脫水。

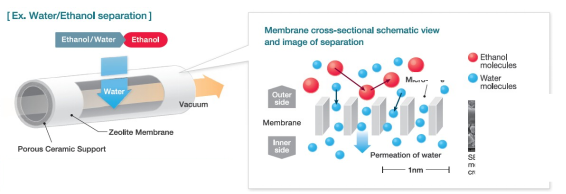

圖4-2 ZEBREX?膜管脫水機理示意圖
5、技術優勢
ZEBREX?核心技術是沸石膜材料,水與溶劑通過沸石膜的均一孔徑進行分離,此沸石膜材料已通過全球近100個項目的有效運行驗證;
膜管高耐水性:膜管可以用于最高含水率為99%溶劑的脫水;
膜管高耐酸性:膜管可以在pH>3溶劑中使用;
高的產品品質:溶劑含水率最高可降至≤0.1wt%;
蒸汽單耗少,操作費用低。
6、合作方式
提供工藝包、膜管及膜組件,或提供撬裝設備
專利號:ZL202111629785.5 專利名稱:一種低能耗PBAT副產四氫呋喃的精制裝置及精制方法(發明專利)
專利號:ZL202220160343.4 專利名稱:一種BDO副產丁醇回收系統(實用新型)
專利號:ZL202321898000.9 專利名稱:一種丁醇精制系統(實用新型)
專利號:ZL202220040473.4 專利名稱:一種高含水量有機溶劑沸石膜循環連續脫水系統(實用新型)
專利號:ZL202223106883.3 專利名稱:一種高效分離含水溶劑中水的沸石膜脫水裝置(實用新型)
專利號:ZL202320847559.2 專利名稱:一種費托合成反應水相副產物回收系統(實用新型)
專利號:ZL202320955398.9 專利名稱:一種節能型四氫呋喃水溶液精餾系統(實用新型)
專利號:ZL202420227996.9 專利名稱:一種沸石膜脫水與精餾深度耦合分離含水共沸物的系統(實用新型)
